DYNAGEODE PLAQUE DE CENTRAGE FORCE & INTERFACE 5/8

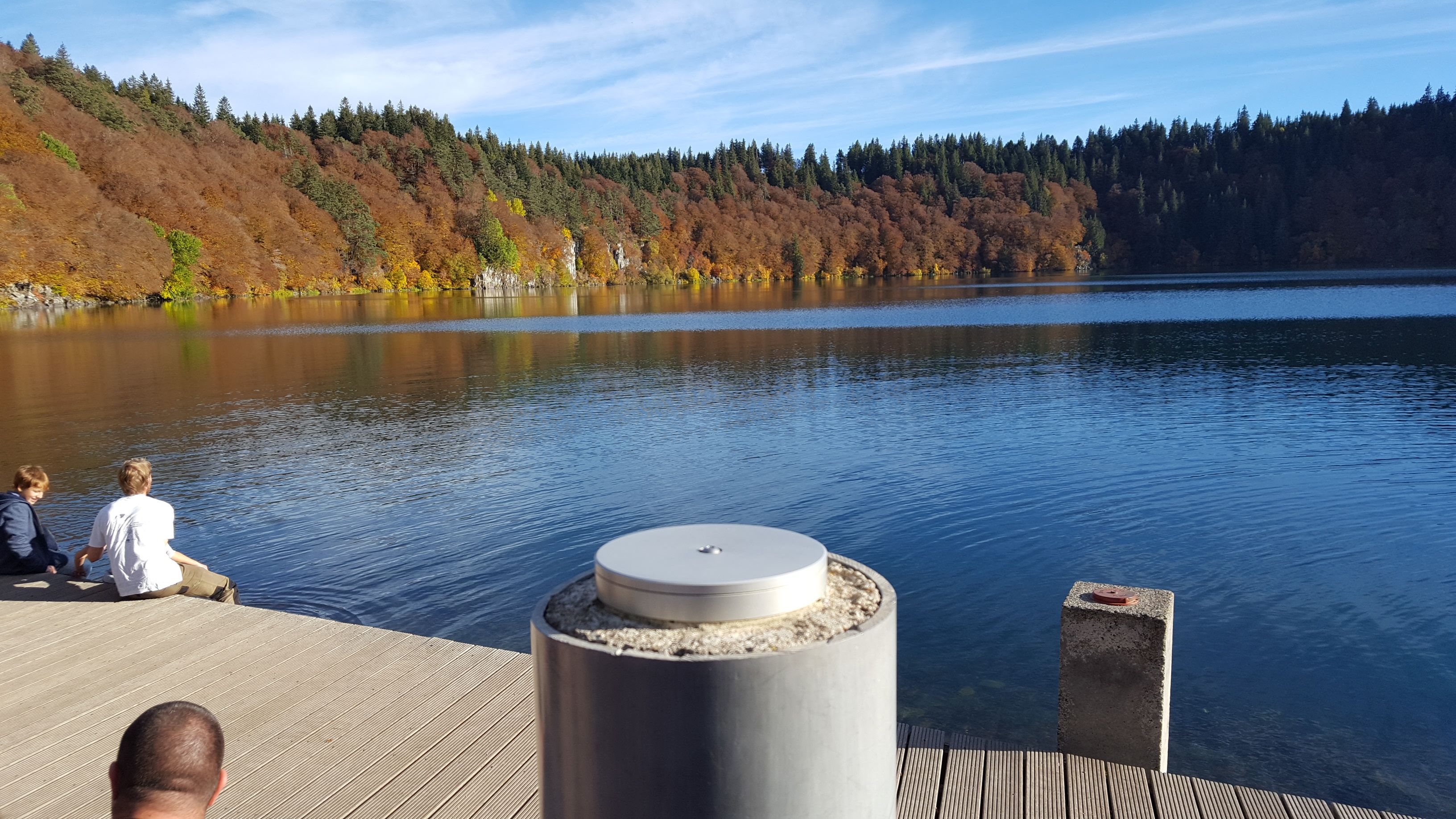

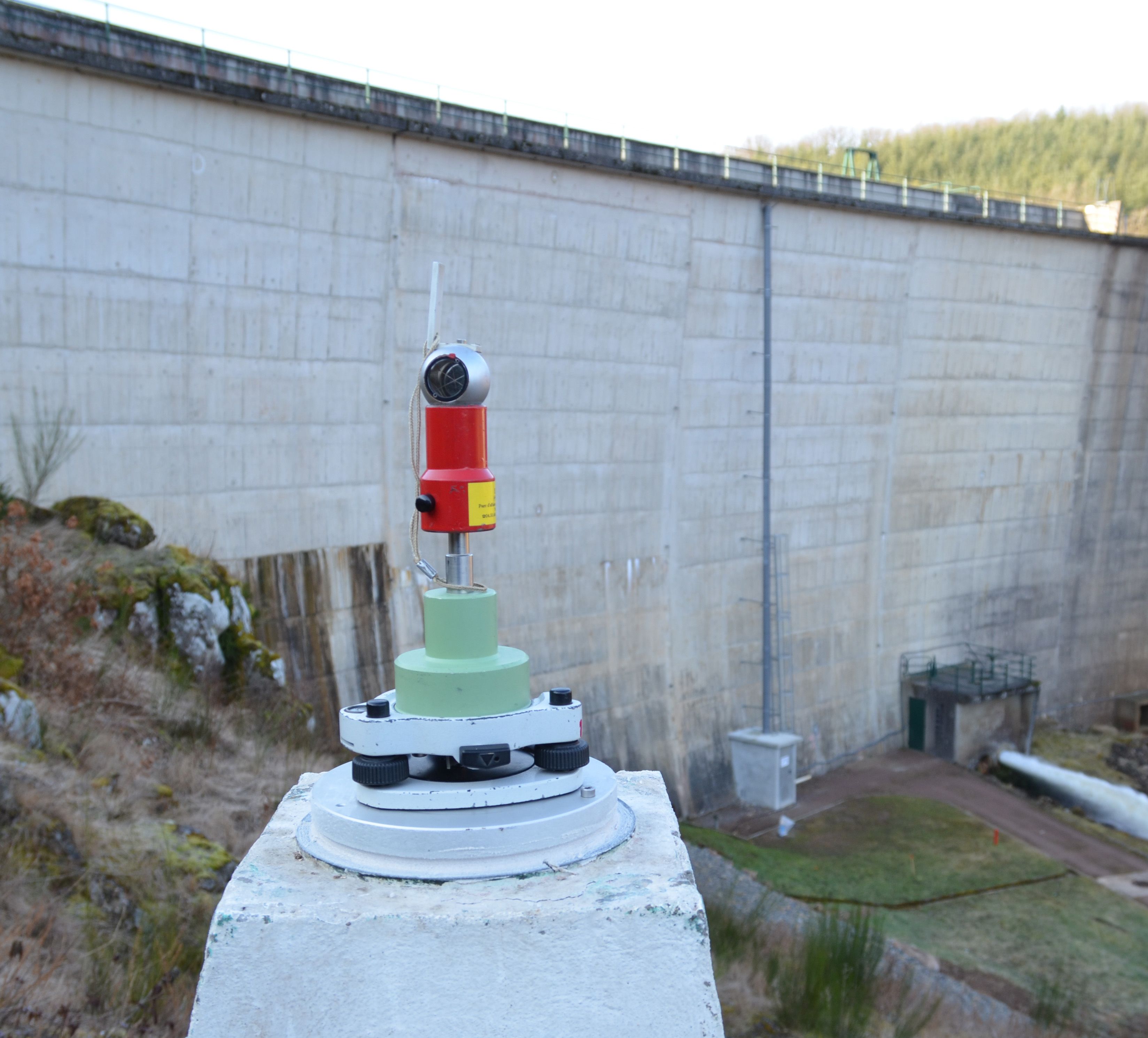

PRINCIPE L’embase de l’appareil se fixe sur la plaque de référence laissée à demeure sur l'ouvrage La plaque peut recevoir tous les accessoires normalisés GEODESIA. Un couvercle de protection épais en aluminium anodisé est fourni avec la plaque de référence. Celui-ci est bloqué grâce à une vis à tête inviolable (clé Allen spéciale fournie). L’interface avec un filetage 5/8" permet de positionner tous les embases de théodolites et de garantir leur positionnement. La plaque en aluminium anodisé est munie de trois vis d’appuis, l’une fixe à tête Allen sert de repère de nivellement et d’orientation de l’embase, les deux autres à vis pointeau servent à l’horizontalisation de la plaque au moment du scellement. L’embase est équipée de trois boulons M8 qui servent à la fixer. Généralement ces boulons sont introduits dans les réservations diamètre 20 mm réalisées sur la tête du pilier et scellées avec de la résine chimique double composant. APPLICATIONS • Mesures de hautes précisions sur supports en centrage forcé • Auscultation topométrique d’ouvrages d’arts • Métrologie industrielle AVANTAGES • Centrage parfaitement assuré • Peu de risque d’endommagement par vandalisme • Fixation rapide sans ambigüité • Anti corrodable, pérenne • Compatibilité avec toute embase de théodolite
