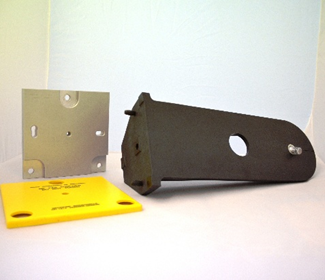

La plaque de référence sert de fixation pour une potence PM18. Pour garantir un bon positionnement, elle est laissée à demeure sur l'ouvrage. Son faible encombrement et son capot permet une longévité du point de référence sans endommagement. La plaque de référence est maintenue au moyen de 3 chevilles expansibles M10 fixées dans l'ouvrage, murs, parois, canalisation BA, etc. Le montage sur 3 points permet de parfaitement l’horizontaliser. Généralement et afin de rendre le système plus rigide l’espace entre la paroi et la plaque est coffré avec du polystyrène expansé que l’on remplit d’un coulis de mortier sans retrait. La plaque de référence peut être protégée par un couvercle en PVC jaune pour un repérage aisé dans les tunnels.

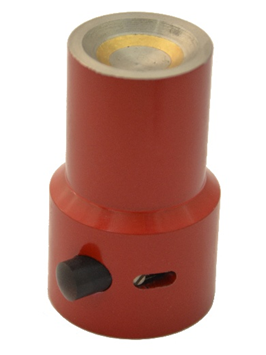

PRINCIPE La cheville sert de point de fixation à une interface magnétique IMC40 ou autre accessoire. La cheville est fixée à l'ouvrage ou à la structure à surveiller, par scellement chimique à double composant ou par soudure. Le support à queue de centrage de 10mm se visse dans la cheville. La cheville dispose d’un filetage externe M14 permettant d’adjoindre une rallonge filetée pour la fixation dans le gros œuvre, pour des bâtiments équipés d’une isolation extérieure. La cheville est protégée par un capuchon fixé par une vis inox M8 à tête fraisée ou à, tête inviolable. Pour éviter la perte du capuchon celui-ci est retenu par un cordon en nylon après démontage. APPLICATIONS * Mesures de hautes précisions sur supports en centrage forcé * Auscultation topométrique d’ouvrages d’arts • Métrologie industrielle AVANTAGES * Centrage parfaitement assuré à 1/100mm quel que soit l’orientation * Fixation rapide sans ambigüité du support * Système discret, esthétique et non corrodable * Système bien protégé contre les actes de vandalisme

PRINCIPE La cheville à tête conique CT40 s’utilise avec une sphère acier à prisme SPAC40 ou une sphère alu à prisme CSA40. Le support se fixe dans une dalle en béton, il est scellé dans une réservation de telle manière La sphère est maintenue en place par gravité et peut être orientée dans toutes les directions. Cela permet ainsi de viser le même point depuis plusieurs stations différentes. Le support garantit le repositionnement de la sphère à la même position et la même altitude. APPLICATIONS * Mesures de hautes précisions sur supports en centrage forcé * Auscultation topométrique d’ouvrages d’arts • Instrumentation d’ouvrages en constructions par exemple points fiduciaires sur éléments préfabriqués de pont AVANTAGES * Centrage parfaitement assuré quel que soit l’orientation * Fixation rapide sans ambigüité * Bon rapport Qualité / Prix

Capteur de fissuration en 3 dimensions avec technologie à corde vibrante, conçu pour le suivi fin des mouvements différentiels entre deux points d'une structure.

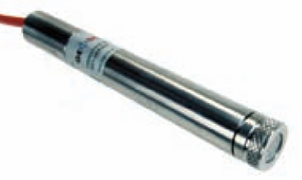

Le piézomètre VWP utilise la technologie du témoin sonore à corde vibrante pour mesurer les variations de pression interstitielle et des niveaux d'eau dans les terrains. La pointe du piézomètre comprend un élément poreux avec un capteur constitué d'une corde vibrante montée sur un diaphragme pouvant se déformer sous l'effort de variation de pression. La fréquence de vibration du capteur à corde vibrante est directement reliée à la pression déformant le diaphragme. La série 3000 comprend différents modèles suivant le type d'installation :  En forage modèle 3000 (standard) et 3100 Robuste  Par fonçage modèle 3400 l'extrémité du capteur est équipée d'une pointe  Niveau d'eau, modèle 3300, le câble est équipé d'un évent pour la compensation automatique de la pression atmosphérique  Modèle 3200 basse pression (<345kPa) Le capteur est disponible avec deux types de filtre : basse pression d'entrée d'air (BPA) et haute pression d'entrée d'air (HPA). Sa conception est telle que sa présence ne constitue pas une inclusion rigide et n'a pas d'influence sensible sur le phénomène mesuré. Le capteur peut être lu soit avec un poste portable. Il peut être également connecté à une centrale d’acquisition pour un enregistrement automatique en continu et permettre une télésurveillance.

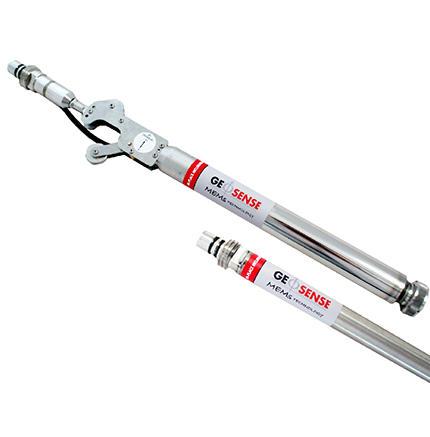

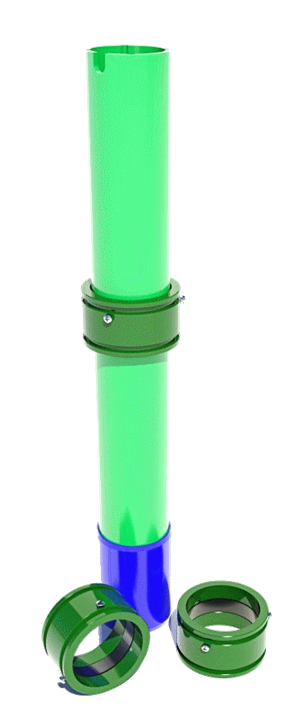

Le système d'inclinomètres de GEOSENSE (IPI) permet de mesurer automatiquement et en continu les profils de déformation dans une orientation verticale, inclinée ou horizontale. Il se compose d'une série de capteurs équipés de roulette et reliés entre eux par une tige ou une câblette et positionnés aux profondeurs voulues à l’intérieur d’un tube inclinométrique. Pour une installation rapide sans outil, lLe capteur est combiné avec sa tige qui contient les connecteurs. On obtient ainsi un profil de déplacement sur toute la longueur de l'installation. Les longueurs de jauge du capteur peuvent être variées en fonction des besoins individuels. Le système à câblette (IPI-WR) est conçu pour être utilisé lorsque seules des zones spécifiques présentent un intérêt plutôt que le profil de l'ensemble du forage. Dans les deux systèmes, un BUS numérique permet de n’utiliser qu’un câble pour remonter l’information en tête de forage.

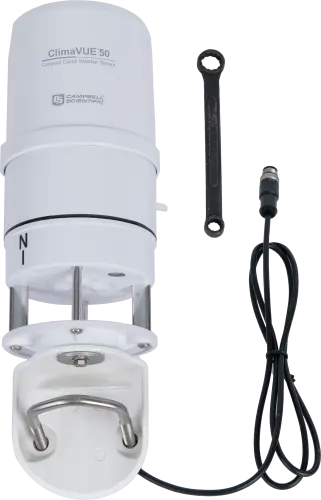

Le ClimaVue™50 G2 est un capteur météorologique tout-en-un de nouvelle génération, compact, robuste et à faible consommation. Il permet une mesure complète des paramètres météo essentiels, idéal pour les sites isolés ou les réseaux étendus.

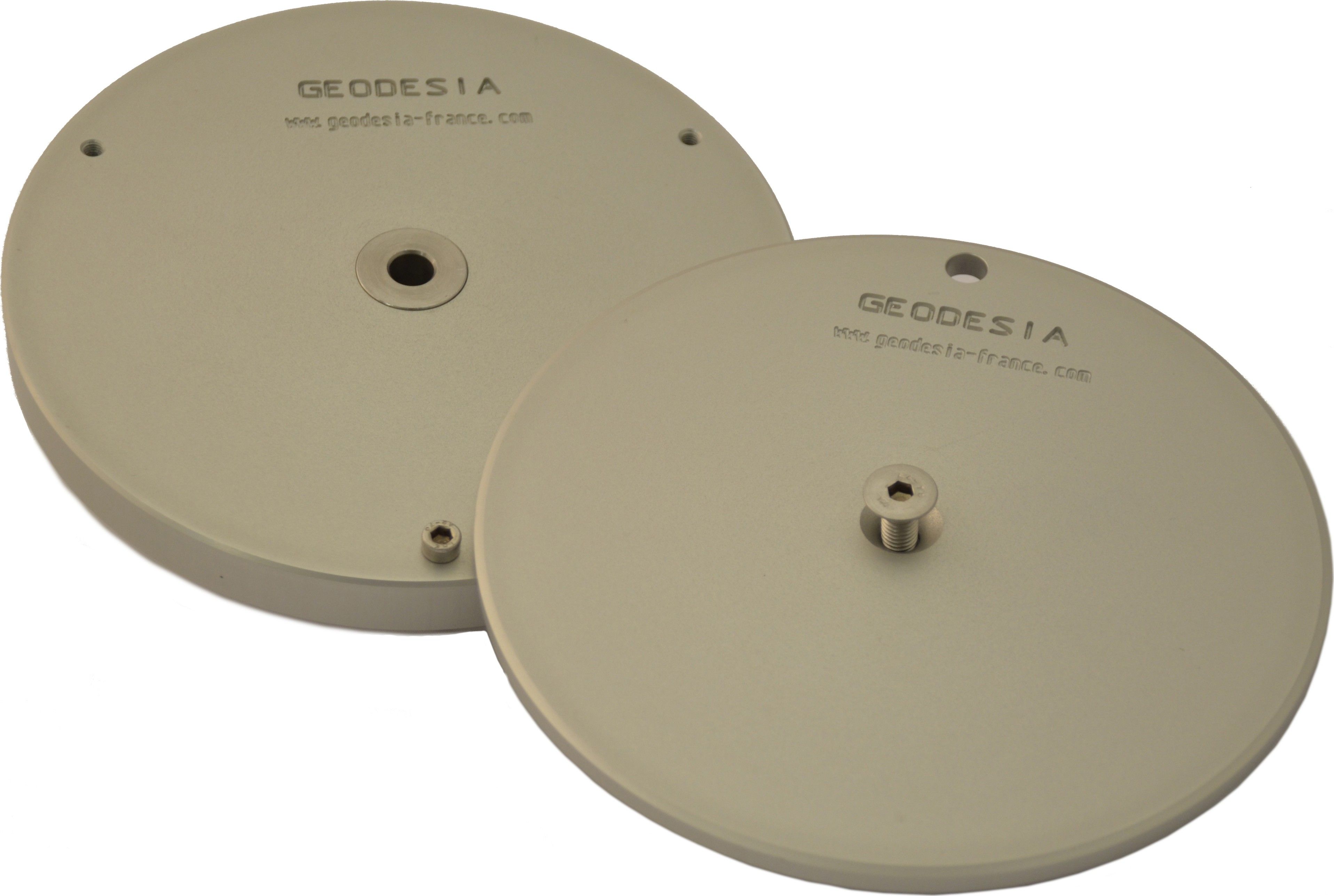

PRINCIPE L’embase de l’appareil se fixe sur la plaque de référence laissée à demeure sur l'ouvrage La plaque peut recevoir tous les accessoires normalisés GEODESIA. Un couvercle de protection épais en aluminium anodisé est fourni avec la plaque de référence. Celui-ci est bloqué grâce à une vis à tête inviolable (clé Allen spéciale fournie). L’interface avec un filetage 5/8" permet de positionner tous les embases de théodolites et de garantir leur positionnement. La plaque en aluminium anodisé est munie de trois vis d’appuis, l’une fixe à tête Allen sert de repère de nivellement et d’orientation de l’embase, les deux autres à vis pointeau servent à l’horizontalisation de la plaque au moment du scellement. L’embase est équipée de trois boulons M8 qui servent à la fixer. Généralement ces boulons sont introduits dans les réservations diamètre 20 mm réalisées sur la tête du pilier et scellées avec de la résine chimique double composant. APPLICATIONS • Mesures de hautes précisions sur supports en centrage forcé • Auscultation topométrique d’ouvrages d’arts • Métrologie industrielle AVANTAGES • Centrage parfaitement assuré • Peu de risque d’endommagement par vandalisme • Fixation rapide sans ambigüité • Anti corrodable, pérenne • Compatibilité avec toute embase de théodolite

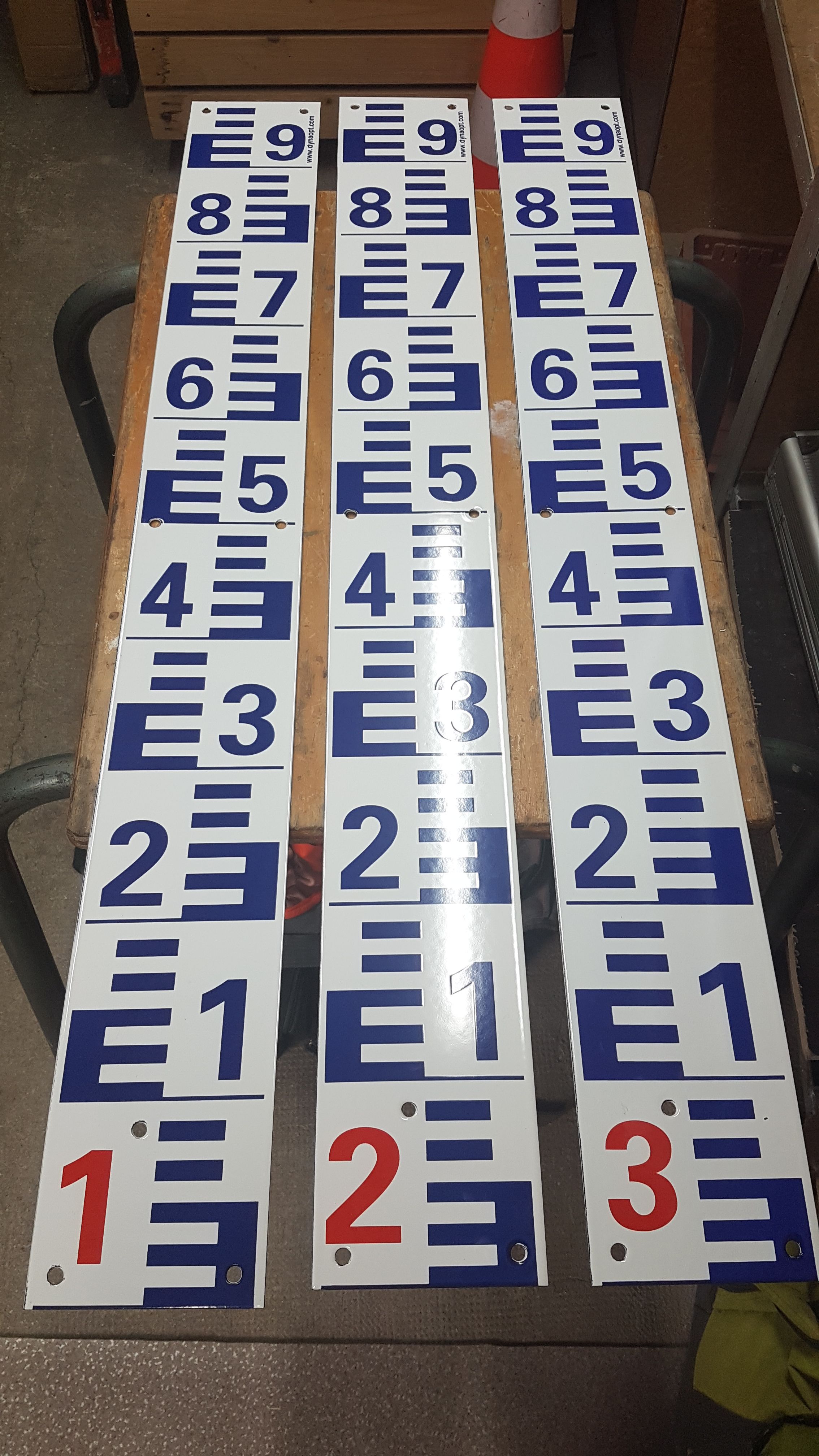

Le suivi des cours d’eau, la connaissance de la profondeur d’un bassin, lac nécessite une lecture visuelle simple et rapide du niveau d’eau. GEODESIA propose ses échelles limnimétriques en tôle émaillée modèle EL. Les échelles sont fabriquées par double émaillage d’une tôle en acier 14/10ième. Le premier émaillage noir assure la protection de la tôle. Le deuxième émaillage apporte le marquage. Le marquage présenté dans la photo de cette fiche technique est notre marquage standard. Chaque graduation représente 1cm à la verticale. Les chiffres donnent le niveau décimétrique. Le niveau métrique est indiqué par des plaquettes portant un chiffre de couleur rouge pour une meilleure identification. Ces plaquettes se posent soit sur l’échelle elle-même soit à côté. L’échelle dispose de 6 trous diamètre 8mm pour fixation sur l’ouvrage. Nous recommandons l’utilisation de rondelles nylon pour ne pas abimer l’émaillage lors de la fixation. Le type de chevillage dépend de l’ouvrage. Nous pouvons également réaliser des marquages sur mesure suivant votre cahier des charges. Le marquage peut prendre en compte la pente du support pour que chaque trait corresponde à un centimètre de profondeur d’eau. Le coloris du marquage peut également être adapté. En complément aux échelles limnimétriques, nous réalisons des repères de crues indiquant le niveau des plus hautes eaux connues. Par défaut les dimensions des échelles sont 120x1000mm Les plaquettes ont par défaut une dimension de 100x65mm Poids 1.2kg approx Des échelles en lave émaillée sont disponible sur demande. Chaque échelle étant fabriquée manuellement, celles-ci sont réalisées sur cahier des charges. La lave émaillée présente une meilleure longévité

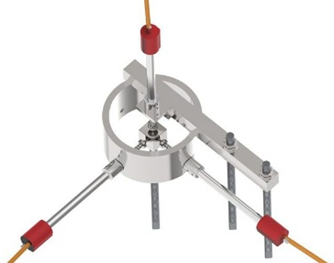

Les fissuromètres VWTCM-4600 3D surveillent le déplacement à trois voies à travers les fissures et les joints dans le béton, la roche, le sol et les structures. Le bloc de référence central permet aux capteurs à corde vibrante de mesurer un mouvement indépendant dans toutes les directions. Le VWTCM-4600 comprend un châssis de montage 3D comprenant deux bras et deux ancrages à sceller et trois capteurs de déplacement à corde vibrante avec thermistance intégrée. Des ancrages sont scellés de part et d'autre d'un joint ou d'une fissure; le gabarit d'installation assure un positionnement correct. Une fois mis en place, le gabarit d'installation est retiré et les capteurs VWDT-6000 sont installés. Ils sont positionnés contre le bloc de référence et généralement mis à leur point médian. Tout mouvement entraînera un changement relatif entre les deux éléments. Le déplacement est mesuré par le capteur à corde vibrante. Les câbles de signal relient les capteurs à un enregistreur de données. Alternativement, l’opérateur relève manuellement les capteurs à l’aide d’un poste de lecture. On effectue une première lecture de la donnée, qui est alors comparée à toutes les lectures suivantes pour donner le changement et l'amplitude du déplacement.

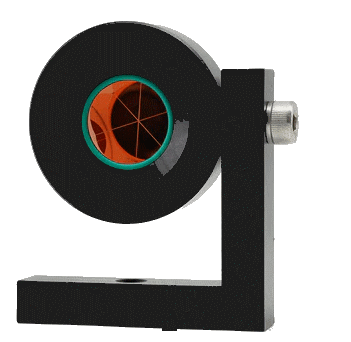

Géodésia propose différents types de réflecteurs topographiques principalement conçus pour la surveillance topographiques. De bon rapport qualité prix, il est conçu principalement pour les applications en génie civil telles que mesures de convergences, télésurveillance, suivi de mouvements. Ils sont installés sur les bâtiments et ouvrages existants pour révéler et surveiller d'éventuels désordres causés par les travaux environnants. Ils sont utilisés soit en surveillance périodique soit en télésurveillance intensive. Différents modèles sont disponibles à choisir en fonction de la robustesse, du type d’utilisation et du budget disponibles : GC104 Prisme 25mm, un des standard du marché, bon rapport qualité prix. Précision 5", constante 8.92mm, Portée 800 à 1000m. Etanchéité IP68 garantie

PRINCIPE Le réflecteur standard GC25 est composé d’un prisme de 25mm monté dans une coque alu ou inox orientable. De bon rapport qualité prix, il est conçu principalement pour les applications en génie civil telles que mesures de convergences, télésurveillance, suivi de mouvements. Ils sont installés sur les bâtiments et ouvrages existants pour révéler et surveiller d'éventuels désordres causés par les travaux environnants. Ils sont utilisés soit en surveillance périodique soit en télésurveillance intensive. Le réflecteur est orientable en tous sens. Une fois orientée, la cible est bloquée. Une casquette de protection en acier inoxydable permet d'apporter une protection contre les projections, salissures et déjections d’oiseaux. APPLICATIONS * Mesures de hautes précisions sur support fixe * Auscultation topométrique d’ouvrages d’arts AVANTAGES * Prisme fixé dans un insert étanche * Fixation rapide * Bon rapport Qualité / Prix

PRINCIPE Le support magnétique IML40 s’utilise avec une sphère à prisme SPAC40. Le support se monte sur un porteur LEICA©. Cette interface reprend les caractéristiques d’un porte réflecteur Leica© courant GPH1, centrage, fixation, hauteur du centre de prisme. La sphère est maintenue en place par l'aimant et peut être orientée dans toutes les directions. Cela permet ainsi de viser le même point depuis plusieurs stations différentes. Le support garantit le repositionnement de la sphère à la même position. APPLICATIONS * Mesures de hautes précisions sur supports en centrage forcé * Auscultation topométrique d’ouvrages d’arts • Métrologie industrielle • Convergence en tunnel AVANTAGES * Centrage parfaitement assuré quel que soit l’orientation * Fixation et démontage rapide sans ambigüité * Compatible avec les hauteurs de tourillons des tachéomètres LEICA© * Permet le nivellement direct sur la sphère avec un offset de 20mm +/-0.01mm

L’application IncloPro app permet à l’utilisateur de prendre des mesures, voir les courbes et envoyer les données via FTP, API, courriel… L’assistant vous guide pas à pas pour le paramétrage des sites et forages Lors des relevés, le guidage pas à pas vous assure que la méthodologie de prise de mesure est bien appliquée Le mode auto permet une mesure sans avoir à déclencher les relevés sur le poste de lecture ce qui allie rapidité et qualité de prise de mesure. Différents types de graphiques sont possibles : Vérification par double somme, déplacement cumulé et incrémental, déviation moyenne et absolue Vérification rapide des données pour détecter tout problème Les forages sont localisés par GPS

à demeure sur l'ouvrage à contrôler par une simple vis BTR M10. Le centrage forcé est parfaitement assuré, la précision du centrage de la boule pion est reproductible à 1/100 de mm près. La possibilité de démontage permet de conserver des points de référence non proéminents, protégés contre les coups ou n’engageant pas le gabarit de passage libre. La plaque de référence est maintenue au moyen de 3 chevilles expansibles M10 fixées dans l'ouvrage, murs, parois, canalisation BA, etc. Le montage sur 3 points permet de parfaitement l’horizontaliser. Généralement et afin de rendre le système plus rigide l’espace entre la paroi et la plaque est coffré avec du polystyrène expansé que l’on remplit d’un coulis de mortier sans retrait. La plaque de référence peut être protégée par un couvercle en PVC jaune pour un repérage aisé dans les tunnels. L'extrémité de la potence est équipée d'une boule pion à filetage 5/8" permettant la fixation d’embase de théodolite. APPLICATIONS • Convergence en tunnel • Mesures de hautes précisions sur supports en centrage forcé • Auscultation topométrique d’ouvrages d’arts • Métrologie industrielle • Console de télésurveillance AVANTAGES • Centrage parfaitement assuré et reproductible • Hors mesures, peu de risque d’endommagement • Fixation rapide sans ambigüité • Potence très rigide • Visée au tachéomètre possible dans toutes les directions • Permet la réalisation de polygonale en centrage forcé dès l’utilisation de 3 potences

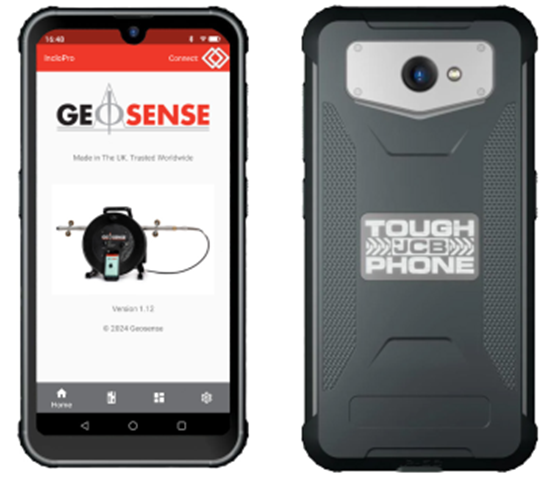

Le JCB Toughphone est utilisé comme poste de lecture pour configurer et collecter les données de l'inclinomètre portable à l'aide de l'application spécialement conçue IncloPRO. Il peut également êtyre utilisé pour les postes de lecture Conçu pour une utilisation dans des environnements difficiles, le Toughphone dispose d'une batterie longue durée et offre une interface utilisateur de haut niveau ainsi qu'une mémoire de pointe,et d'options de communication sans fil pour une facilité d'utilisation et une fiabilité accrues. Les JCB Toughphones sont construits selon la spécification de défense militaire MIL SPEC 810G et sont résistants à l'eau et à la poussière selon la norme IP68. L'écran résistant aux rayures a été testé contre les chutes depuis une hauteur de 1,8 mètre.

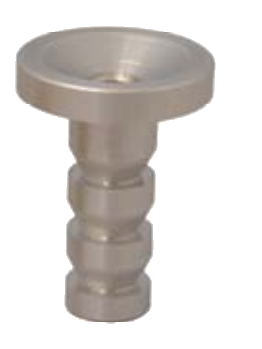

PRINCIPE Le repère de nivellement RI20 est décolleté en une seule pièce dans une barre inox ce qui le rend très rigide. En taille standard il est composé d’une tête ovoïde de 20mm de diamètre comportant un cône de centrage et d’une queue de 100mm de long et 12mm de diamètre. Il peut se fixer soit à l’horizontal, pour un usage exclusivement de travaux de nivellement, soit à la vertical et peut ainsi servir également de repère de polygonale. Le cône sert à placer avec précision une canne de centrage ou à centrer un appareil de mesure. La rondelle en aluminium de diamètre 70mm, en option, sert de plaque de repérage à graver sur demande. APPLICATIONS • Repères pour travaux de nivellement de précision • Repère de polygonale de précision AVANTAGES • Haute résistance aux déformations et aux intempéries • La tête aplatie dépasse très peu ce qui rend le repère apte à la pose sur des trottoirs • Pose facile au perforateur et fixation par résine chimique à double composant REALISATIONS SPECIALES Sur devis et commande d’à partir de 200 unités nous avons la possibilité : • de modifier la longueur de la queue • de graver les rondelles de repérage • de réaliser en inox de très haute qualité

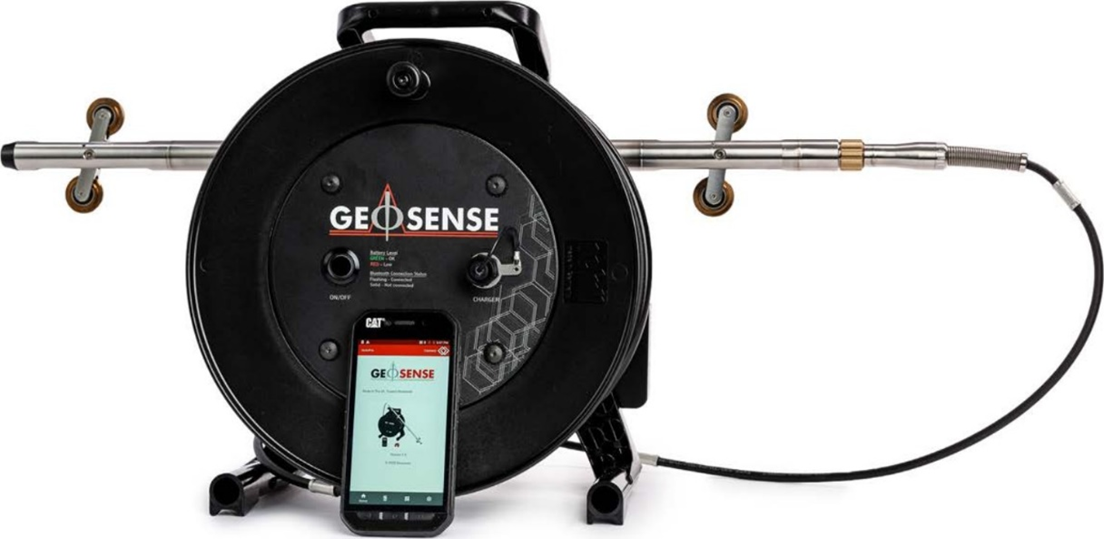

La sonde inclinométrique portable de Geosense utilise des modes de communication modernes et la technologie Smart devices pour gérer les données d'inclinaison générées par la sonde inclinométrique : stockage, transfert direct sur site via FTP, API, e-mail ou autres plateformes de communication. Le système comprend une sonde détachable mince et d’un poids léger, un câble robuste résistant à l'allongement, un touret léger équipé d’une communication Bluetooth avec l'appareil de lecture intelligent Android. Le poste de lecture (smartphone) est équipé d’une application conviviale. Tous les étuis de rangement et de transport sont fournis. La sonde est équipée de capteurs biaxiaux MEMS standard avec une carte de conditionnement du signal permettant l'étalonnage facteurs à stocker dans la sonde. Un signal de sortie numérique via le la bobine est envoyée à l'appareil Android intelligent où elle est convertie en unités d'ingénierie. Le double câble renforcé en Kevlar® et les marqueurs de profondeur ont été conçu et testé avec un poids jusqu'à 40 kg pour assurer leur stabilité à long terme. Pour garantir que les données ne sont pas compromises par l'électro-magnétique perturbations et deviennent ainsi inexactes, même sur des sites bruyants, les Le système a été conçu et équipé d'une compatibilité électromagnétique à 360 degrés protection à l’intérieur de la sonde, du câble et de la bobine et est entièrement testé conformément aux exigences CE et FCC

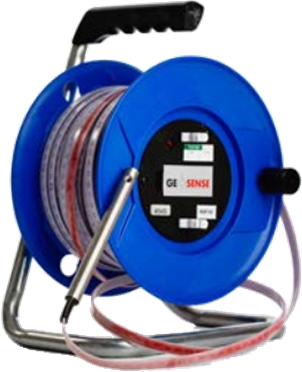

La sonde est constituée d'une partie sensible en acier chromé diamètre 14mm solidaire d'un câble gradué enroulé sur un touret. La sonde est de contacteurs reed qui se déclenche au passage du champ magnétique créé par les bagues tassométrique. Au déclenchement du son et du voyant lumineux, l’opérateur relève la position de la bague par lecture du ruban gradué au millimètre. Un modèle mixte qui permet de mesurer la position et de detecter le niveau d’eau dans le forage est disponible. Pour la mesure d’eau, la partie sensible contient un espace isolé qui joue le rôle d'interrupteur. Le circuit est fermé par l'entrée de l'eau dans cet espace. Un système de détection placé dans le corps du touret déclenche un signal sonore et lumineux. La sensibilité du détecteur est réglée sur la conductivité de l'eau Les sondes sont fournies avec un câble plat gradué tous les millimètres. Les câbles sont disponibles en longueurs de : 30; 50, 100, 150, 200, 250 et 300m

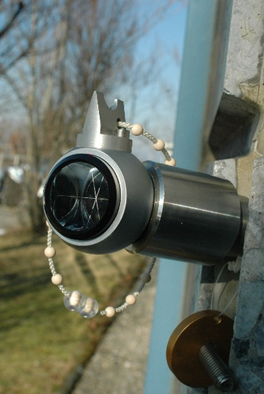

PRINCIPE Ce modèle correspond à une évolution de la la sphère 1.840.900.055a fabriquée par Géodésie Industrielle à Genève. Elle est compatible avec l’ancien modèle. L’évolution porte sur trois points: * Insertion du prisme dans un tube en aluminium anodisé rendu étanche. * Adjonction d’un viseur permettant d’orienter la sphère * Dragonne de sécurité pour le transport et l’accrochage de la sphère UTILISATION La SPAC40 s’utilise avec soit : * Un support magnétique IMC40 pour cheville CG10 • Un support magnétique IML40 pour porteur Leica • Un aimant en anneau pour fixation sur construction métallique • Un insert conique en aluminium CT40 pour centrage forcé sur dalle APPLICATIONS * Mesures de hautes précisions sur supports en centrage forcé * Auscultation topométrique d’ouvrages d’arts • Métrologie industrielle AVANTAGES * Centrage parfaitement assuré quelque soit l’orientation * Prisme fixé dans un insert étanche * Prisme étalonné interchangeable * Très faible perte de précision dans une plage d’orientation de +/-20gr * Fixation rapide sans ambigüité * Faible encombrement
